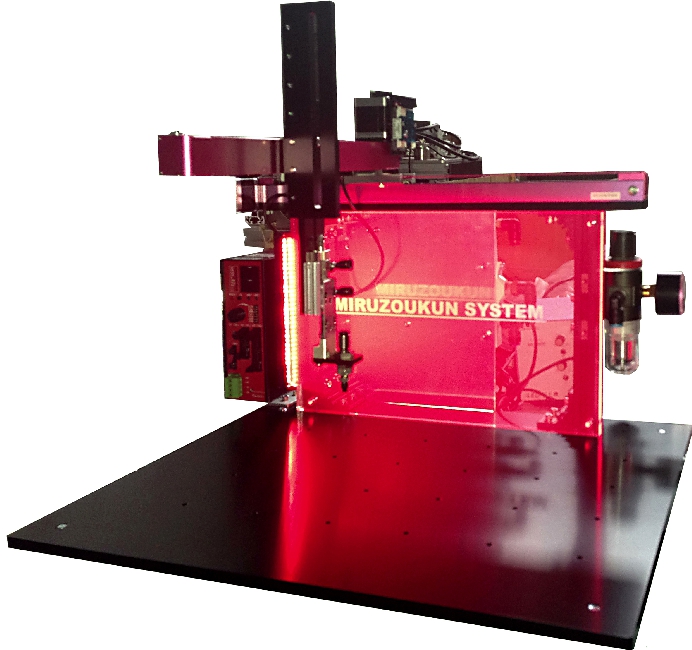

一軸のロボシリンダーをXYで組み合わせ、Z方向にエアーシリンダーを組み合わせたシステムです。画像処理は見造君ビュア。PC上で簡単に操作ができます。

見造君システム

検査機能

欠陥検出(ラベリング機能)
ピッチ間距離測定
寸法測定

ピックアップ機能(ストローク15mm)
最大ストローク X方向300mm Y方向200mm

基本セット

◆下記の製品が含まれます。
 ①LED照明器
 ②LED電源コントローラ VS-24-02
 ③130万画素USBカメラ
 ④レンズ、接写リングセット
 ⑤みるぞう君ビュア
 ⑥台座
 ⑦ロボシリンダー2本
 ⑧エアーシリンダー1本
 上記のセット内容はお客様のご要望に応じて調整も可能です。(例:カメラ画素を500万画素に変えたい等)

◆基本仕

内容 仕様
動作OS WindowsXP以上
必要PCスペック USB2.0 Enhanced Host Controllerを搭載していること
CPU速度:Intel社製Pentium1.7GHz又は他社同等品以上
空きメモリー:256MB 以上
寸法 高さ400mm×奥行き260mm×横幅250mm
全体重量
全体重量2.5kg以内
有効画素数 130万画素
撮像素子 CMOS
走査方向 プログレッシブスキャン
インターフェイス USB2.0
消費電力 2W以下

付属接写リング 実視野(縦×横×対角)1/3インチカメラの場合(mm)
5mm 4.8×6.2×7.3
15mm 3.5×4.8×5.8
25mm 2.9×3.8×4.5


PCの販売もできますので、ご安心ください。その場合は弊社でインストールしてご納品致します。

みるぞうシステム.bmpA-SHOT001

クリックすると拡大します。
